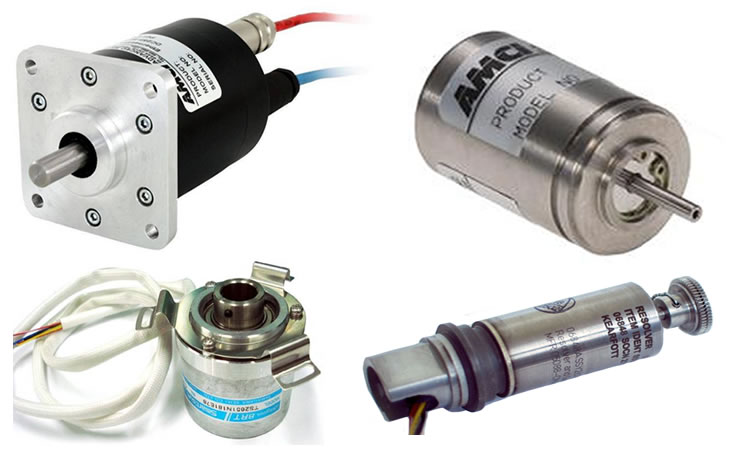

Резольверы

Общая информация о промышленных оптических датчиках

Резольвер, или синусно-косинусный вращающийся трансформатор, сокращенно СКВТ (см. Терминология), часто называют еще и энкодером с синусоидальным выходом, однако у этих двух приборов есть существенные различия.

1. Энкодеры создают импульсы, характеризующие движение за короткий промежуток времени. При подсчете этих импульсов можно найти расстояние (или скорость), а порядок чередования импульсов по двум каналам свидетельствует о направлении вращения. Резольверы генерируют последовательность синусоидальных и косинусоидальных волновых импульсов аналогового напряжения, которые характеризуют абсолютное положение за один оборот вала. Эти аналоговые сигналы обычно преобразуются в цифровые интерфейсной платой резольвера.

2. Энкодеры обычно питаются от источника напряжения постоянного тока, в то в время как обмотка резольвера возбуждается синусоидальной волной переменного тока, которую создает специальный источник питания резольвера, а он, в свою очередь, запитан от простого источника напряжения постоянного тока.

3. В отношении технического исполнения и монтажа энкодеры также отличаются от резольверов. Например, у энкодеров система электронного управления как правило встроена в корпус, что минимизирует работы по подключению, но ограничивает диапазон рабочих температур. Напротив, при создании системы управления с резольвером, источник питания резольвера и интерфейсную плату монтируют возле самого входного устройства. Это требует дополнительных трудозатрат и места для подключения, однако позволяет эксплуатировать резольвер в среде с повышенной температурой. В приводных системах энкодеры всегда можно устанавливать вместо резольверов при условии, что температура среды эксплуатации находится в пределах от -40 ºС до +100 ºС и входное устройство способно принимать сигналы энкодера. Практически, все современные приводы переменного и постоянного тока допускают использование энкодеров в линии обратной связи, и лишь для небольшой части из них можно применять резольверы.
